通过WebSocket接收IMU数据，用于实时显示和分析惯性测量单元(IMU)数据的强大可视化工具，包含Web可视化界面和Android数据采集上传客户端。
- 实时数据可视化：直观地展示来自IMU传感器的实时数据
- 多维数据展示：同时显示加速度、角速度、磁力计等多种传感器数据
- 3D姿态可视化：通过三维模型直观展示设备的空间姿态
- 数据记录与回放：支持记录传感器数据并进行时序轨迹分析
- 跨平台支持：提供Web可视化界面和Android数据采集客户端
Web端提供了丰富的IMU数据可视化功能，基于React和Three.js构建：
- 6DOF IMU可视化：实时显示设备的六自由度姿态和位置
- 3D模型渲染：使用Three.js和React Three Fiber进行高性能3D渲染
- 轨迹显示：支持显示IMU设备的历史运动轨迹
- 参数调整面板：通过Leva控制面板，支持手动调整IMU姿态和位置参数
- WebSocket通信：实时接收来自IMU数据服务器的数据流
- 多设备管理：支持同时连接和显示多个IMU设备的数据
- 自适应布局：响应式设计，适配不同屏幕尺寸
- React.js
- Three.js 和 React Three Fiber
- WebSocket
- Leva (参数控制面板)
- D3.js (数据图表)
Android客户端用于采集设备IMU传感器数据并实时上传到服务器：
- 实时数据采集：采集设备的旋转矢量、加速度计和陀螺仪数据
- WebSocket数据上传：通过WebSocket协议实时上传IMU数据
- 四元数和位置显示：在界面上实时显示当前的四元数和位置信息
- 设备配置：支持自定义设备ID和服务器URL
- 连接状态指示：直观显示与服务器的连接状态
- 低功耗运行：优化的传感器采样策略，减少电池消耗
- Kotlin
- Android Jetpack (ViewModel, LiveData)
- DataBinding
- Android传感器API
- WebSocket实现
- 低通滤波器和积分算法

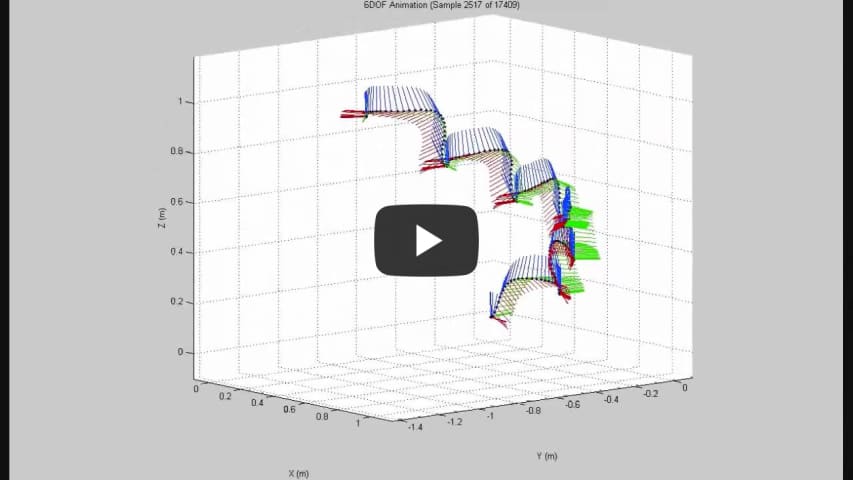

https://github.com/xioTechnologies/Gait-Tracking-With-x-IMU
https://github.com/andrewadare/imu-visualizer
为便于第三方设备对接，本系统接收以下JSON格式的IMU数据：
{
"quaternion": {
"x": -0.003953070845454931,
"y": -0.021748308092355728,
"z": -0.4098638892173767,
"w": 0.9118788242340088
},
"position": {
"x": -0.011915847659111023,
"y": -0.31706252694129944,
"z": 2.5383763313293457
},
"timestamp": 1744179182819
}- quaternion: 四元数表示的旋转姿态
x,y,z,w: 四元数的四个分量
- position: 三维空间中的位置信息
x,y,z: 三维坐标值，单位为米
- timestamp: 时间戳，表示数据采集时间，单位为毫秒(Unix时间戳)
本项目提供了WebSocket服务器用于IMU数据的实时传输，支持多设备连接和数据转发。
系统支持两种连接角色：
- imu_sender: IMU数据发送方，负责上传IMU传感器数据
- imu_visualizer: 数据可视化方，接收并显示IMU数据
WebSocket服务器默认运行在ws://localhost:8080，连接时需要提供以下查询参数：
source: 连接角色，可选值为imu_sender或imu_visualizerid: 设备唯一标识符，用于关联发送方和接收方
// IMU数据发送方
const ws = new WebSocket('ws://localhost:8080?source=imu_sender&id=device001');
// 数据可视化方
const ws = new WebSocket('ws://localhost:8080?source=imu_visualizer&id=device001');// 发送IMU数据
ws.send(JSON.stringify({
quaternion: {x: -0.003, y: -0.021, z: -0.409, w: 0.911},
position: {x: -0.011, y: -0.317, z: 2.538},
timestamp: Date.now()
}));- 克隆仓库并安装依赖
git clone https://github.com/yourusername/imu-visualizer.git
cd imu-visualizer
npm install- 启动Web服务
npm start- 启动数据转发服务器
node server_transport.js- 在浏览器中访问
http://localhost:3000
- 使用Android Studio打开
IMU_Upload_Android目录 - 构建并安装应用到Android设备
- 在应用中配置服务器URL和设备ID
- 点击"连接"按钮开始上传IMU数据

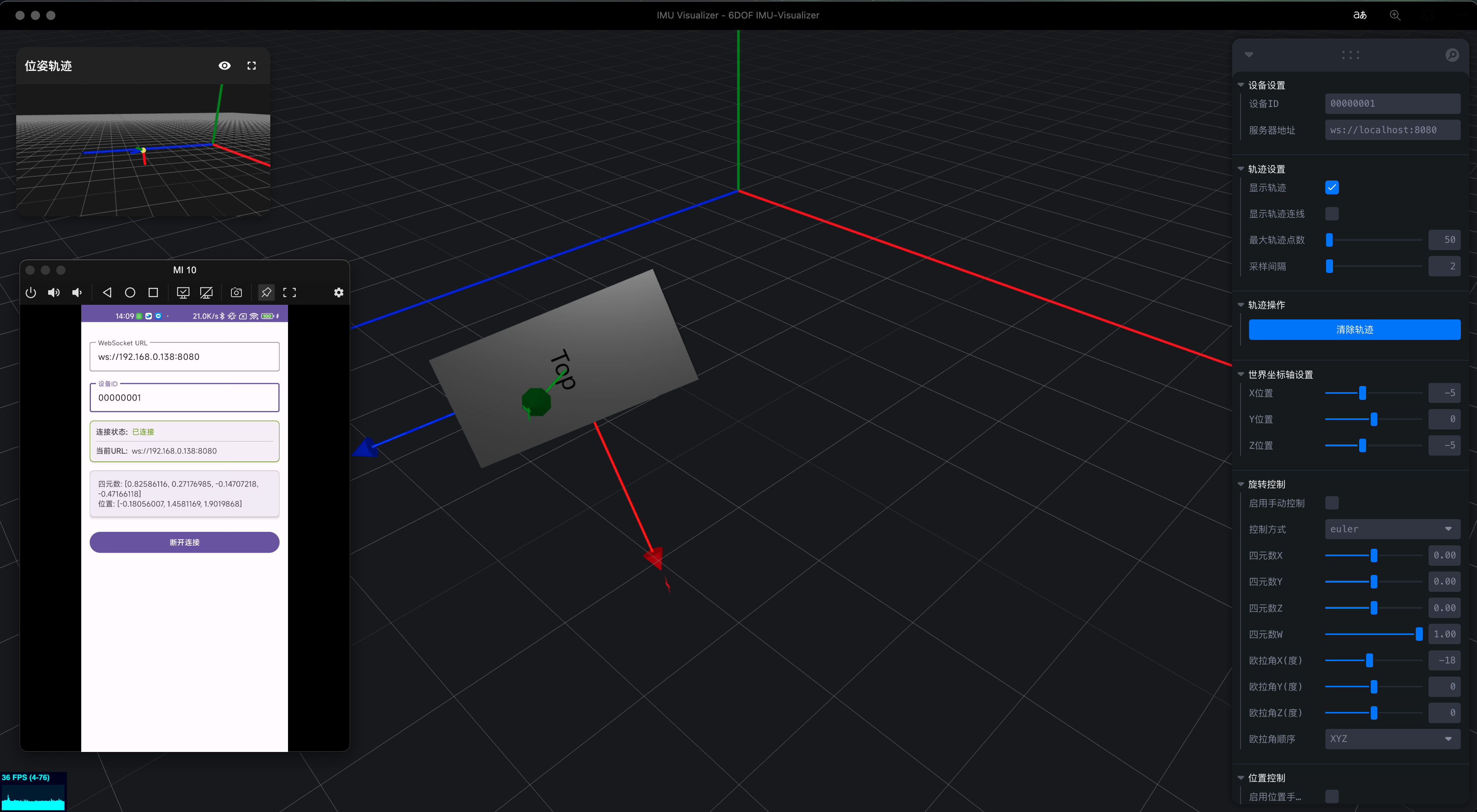

20250409-161432.mp4
项目提供了两个辅助工具脚本：
- server_mock.js: 用于模拟IMU数据，可以生成测试用的IMU数据流
- server_transport.js: 维护WebSocket连接池，处理数据转发
# 启动数据转发服务器
node server_transport.js
# 启动IMU数据模拟器
node server_mock.js欢迎提交问题报告和功能请求！如果您想贡献代码：
- Fork 本仓库
- 创建您的特性分支 (
git checkout -b feature/amazing-feature) - 提交您的更改 (
git commit -m 'Add some amazing feature') - 推送到分支 (
git push origin feature/amazing-feature) - 开启一个 Pull Request
本项目采用 AGPL-3.0 许可证 - 详情请参阅 LICENSE 文件
