Raspberry Pi - Un esempio di applicazione della TS-CNS

Questo progetto nasce dalla composizione dei seguenti "pezzi di ferro".

1. Raspberry Pi 3 Model B+
2. Display LCD 16x2
3. Modulo quattro relè
4. Key Pad 16 caratteri (4x4)
5. Lettore Smart Card Bit4id

Recentemente ho utilizzato il display LCD e il modulo da quattro relè nel progetto Un primo maggio 2020 a base di Raspberry Pi, Bot Telegram, Display LCD e Relè che vi invito a leggere.

L'articolo Raspberry Pi – Un esempio di applicazione della TS-CNS pubblicato sul mio blog e che invito a leggere, è il riferimento per questo progetto.

Quelli che vedete nella figura a seguire sono i componenti utilizzati (a meno della tastiera).

Figura 1 - Componenti del progetto

L’idea alla base della “ricetta” è quella di realizzare un sistema di sicurezza tale per cui è possibile attivare una serie di relè solo dopo che l'utilizzare del sistema esegua con successo l'autenticazione tramite la propria TS-CNS (Tessera Sanitaria - Carta Nazionale dei Servizi). Sul sito dell'Agenzia per l'Italia digitale (AgID) sono pubblicate tutte le informazioni di dettaglio sulla Carta Nazionale dei Servizi.

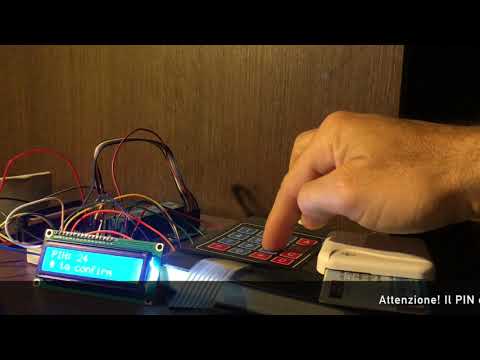

Sul mio canale YouTube Antonio Musarra's Blog, è disponibile un breve video che mostra quello che si può realizzare con un Raspberry Pi, un lettore di Smart Card, un Key Pad 4x4, un modulo da quattro relè, un display LCD 16x2 e la propria TS-CNS (Tessera Sanitaria - Carta Nazionale dei Servizi).

1. Schema elettrico della soluzione

Dando per scontato che abbiate tutto il materiale hardware a vostra disposizione (vedi capitolo 2. Requisiti), possiamo disporre tutti collegamenti tra i vari componenti hardware che compongono la soluzione, così come indicato dallo schema elettrico mostrato a seguire.

Al fine di facilitare i collegamenti ho indicato nelle note quali sono i pin (BCM) che ogni componente utilizzerà. Per quanto riguarda il layout del connettore J8 del Raspberry PI, fate riferimento alla documentazione ufficiale su GPIO (general-purpose input/output).

Figura 2 - Schema elettrico della soluzione

2. Requisiti

Per raggiungere l'obiettivo abbiamo bisogno di raccogliere un pochino di materiale, dobbiamo fare una sorta di lista della spesa, sia in termini hardware, sia in termini software. Partiamo dal basso, con la lista dell’hardware.

1. Raspberry Pi: ho utilizzato la versione 3 Model B+ che sarà il riferimento di questo articolo. Per coloro che hanno a disposizione il Raspberry Pi 2 o il Raspberry Pi 4, non dovrebbe essere un problema.
2. Modulo Relè: ho utilizzato il modello Elegoo 4 Channel DC 5V Modulo Relay con Accoppiatore Ottico. A quanto pare è difficile trovare questo modello, al suo posto, anche su Amazon, è stato sostituito con il modulo da otto. In ogni caso per questo esperimento va benissimo anche il modulo con due o al peggio un solo Relè.
3. Display LCD: ho utilizzato un display LCD I2C 1602 16X2.
4. Key Pad 16 caratteri (4x4): ho scelto questo tastierino con lettere e caratteri "speciali" per un motivo che vedremo dopo.
5. Breadboard, GPIO Extender, Cavi Maschio a Femmina Dupont e Cavi Maschio a Maschio Dupont utilizzati per realizzare i collegamenti tra il Raspberry Pi, il modulo LCD, il modulo Relè e il Key Pad.

Tutti i componenti hardware possono essere acquisitati separatamente, però, se l’argomento vi appassiona, consiglio l’acquisito dello Starter Kit Freenove RFID per Raspberry Pi. All’interno del kit sono inclusi gli ultimi elementi della nostra lista, oltre ad altri numerosi componenti.

Per quanto riguarda il software abbiamo bisogno di:

1. Raspbian OS: a meno di applicazioni particolari, questo sistema operativo basato su Debian è ottimizzato per la piattaforma Raspberry Pi. L’ultima versione disponibile è Raspbian Buster. Sul mio Raspberry Pi 3 B+ ho installato quest’ultima release. Per maggiori informazioni sull’installazione del sistema operativo, fare riferimento alla guida ufficiale (Installing operating system images). Questo sarà comunque il sistema operativo di riferimento.
2. Python 3.x: sul mio Raspberry Pi ho installato sia la versione 2.7 (quella di default) sia la versione 3.7, quest’ultima disponibile OOTB con l’ultima versione di Raspbian OS.
3. pad4pi: modulo Python per la gestione del Key Pad.
4. Moduli software display LCD: moduli Python per utilizzare il display LCD. Utilizzeremo i moduli scritti da Freenove e reperibili dal loro repository GitHub.
5. PC/SC Middleware: Middleware per la gestione e comunicazione per le Smart Card e Smart Card Reader.
6. OpenSC: OpenSC fornisce una serie di librerie e utilità per lavorare con le smart card. Il suo focus principale è sulle schede che supportano le operazioni crittografiche e ne facilitano l'uso in applicazioni di sicurezza come l'autenticazione, la crittografia della posta e le firme digitali. OpenSC implementa le API standard su smart card, ad es. API PKCS#11, Minidriver per smart card di Windows e macOS CryptoTokenKit.

Possiamo verificare che il software attualmente installato sia conforme ai requisiti accedendo alla console del Raspberry Pi ed eseguendo i comandi a seguire.

# Verifica della Release del Sistema Operativo
$ cat /etc/os-release

# Verifica della Release del Kernel
$ uname -a

A seguire è mostrato l’output dei comandi precedenti eseguiti sul mio Raspberry Pi.

# Output del comando cat /etc/os-release
PRETTY_NAME="Raspbian GNU/Linux 10 (buster)"
NAME="Raspbian GNU/Linux"
VERSION_ID="10"
VERSION="10 (buster)"
VERSION_CODENAME=buster
ID=raspbian
ID_LIKE=debian
HOME_URL="http://www.raspbian.org/"
SUPPORT_URL="http://www.raspbian.org/RaspbianForums"
BUG_REPORT_URL="http://www.raspbian.org/RaspbianBugs"

# Output del comando uname -a
Linux amusarra-rpi 4.19.97-v7+ #1294 SMP Thu Jan 30 13:15:58 GMT 2020 armv7l GNU/Linux

Per quanto concerne la versione di Python, a meno di casi particolari, su Raspbian OS dovrebbero essere installate due release di Python, la 2.x e la 3.x. La specifica minor version dipende dalla versione del sistema operativo. Nel caso di Raspbian OS Buster le versioni esatte sono:

1. Python 2.7.16 (attiva per default)
2. Python 3.7.3

Sul mio Raspberry Pi ho reso di default la versione 3.7.3 di Python, visto che questa è la versione richiesta per il corretto funzionamento del Bot che andremo a realizzare. Per rendere l’ultima versione di Python di default, è più che sufficiente aggiungere i seguenti alias su file ~/.bashrc

alias python='/usr/bin/python3'
alias pip=pip3

Una volta concluse le verifiche che riguardano Python, possiamo passare all'installazione del resto dei componenti software.

$ sudo pip install pad4pi
$ sudo apt-get install pcscd
$ sudo apt-get install libccid
$ sudo apt-get install opensc

A questo punto, che i requisiti hardware e software di base sono soddisfatti, vediamo com'è strutturato il progetto software.

3. Organizzazione del progetto

Il progetto è così organizzato.

1. modules: questa directory contiene i moduli Python per l'utilizzo del display LCD 16x2 a. PCF8574.py: modulo per la gestione del bus i2c b. Adafruit_LCD1602.py: funzioni ad alto livello per le operazioni sul display LCD
2. scripts: questa directory contiene lo script Python parse-gov-certs.py il cui scopo è il download dei certificati Governativi Italiani, e lo script bash auto-update-gov-certificates.sh il cui scopo è aggiungere sul sistema i certificati Governativi Italiani
3. test_keypad_pin_lcd.py: script Python per il test del funzionamento del Key Pad
4. verify_ts_cns_pin.py: script Python per la verifica del codice PIN sulla TS-CNS
5. activate_relay_via_pin_code.py: script Python che permette l'attiviazione dei relè inserendo il codice PIN (1234), senza quindi interazione con la TS-CNS.
6. activate_relay_via_ts_cns_pin.py: script Python che permette l'attivazione dei relè inserendo il codice PIN della TS-CNS.

Gli script verify_ts_cns_pin.py e activate_relay_via_ts_cns_pin.py sono quelli che interagiscono con il lettore di Smart Card e la TS-CNS. Il resto degli script sono per fare il test sulla corretta funzionalità del Key Pad e Relè, e accertarsi quindi che i collegamenti tra i vari componenti stiano funzionando correttamente.

4. Quick start

Supponendo che abbiate montato tutto secondo lo schema elettrico indicato e che il vostro Raspberry Pi sia connesso alla rete, possiamo procedere con i seguenti step.

1. Accesso al Raspberry Pi via SSH o direttamente dal console. Consiglio di accedere con utenza diversa da root
2. Clonazione del repository amusarra/raspberry-pi-access-via-ts-cns
3. Aggiornamento dei certificati di sistema
4. Esecuzione del test

$ cd --
$ git clone https://github.com/amusarra/raspberry-pi-access-via-ts-cns.git
$ cd  raspberry-pi-access-via-ts-cns
$ cd scripts
$ sudo ./auto-update-gov-certificate.sh

La figura a seguire mostra l'output che dovreste ottenere eseguendo lo script che aggiunge i certificati Governativi Italiani al sistema.

Figura 3 - Aggiunta dei certificati governativi al sistema

L'aggiunta dei certificati Governativi Italiani al sistema è importante ai fini della validazione del certificato digitale presente sulla TS-CNS. Nel caso questa operazione non venisse eseguita, il processo di autenticazione non andrà mai a buon fine, anche nel caso in cui il PIN inserito fosse corretto.

Figura 4 - Errore di validazione del certificato digitale

A questo punto è tutto pronto per iniziare i test di funzionamento della soluzione. Consiglio di procedere con l'esecuzione degli script Python, con lo stesso ordine mostrato nel capitolo 3. Organizzazione del progetto. Per eseguire gli script sarà sufficiente utilizzare la sintassi ./nome_script_python.py.

5. Script bonus

All'interno del progetto c'è lo script Python manage_relay_tui.py. Ho realizzato questo script per rispondere ad alcune domande poste dai lettori del mio blog.

Questo script Python, grazie ad una Text-based User Interface, consente di:

1. attivare e disattivare i quattro relè del modulo utilizzato in questo progetto. Fare rifermento allo schema elettrico della soluzione;
2. verificare lo stato di ogni relè (in questo caso sono quattro);
3. impostare una programmazione di attivazione e disattivazione per ogni relè del modulo;
4. modificare le programmazioni di attivazione e disattivazione esistenti;
5. verificare le programmazioni impostate;
6. eseguire lo stop di tutte le programmazioni.

Per poter eseguire questo script è necessario installare i seguenti pacchetti Python:

1. Python Prompt Toolkit 3.0 >= 3.0
2. Advanced Python Scheduler >= 3.6.3
3. Python PID >= 3
4. Emoji for Python >= 0.6.0

L'installazione dei pacchetti Python avviene sempre utilizzando il comando pip così' come indicato sulla documentazione di ogni pacchetto. A seguire sono mostrati i comandi per l'installazione dei pacchetti richiesti dallo script.

$ sudo pip install prompt_toolkit
$ sudo pip install apscheduler
$ sudo pip install pid
$ sudo pip install emoji --upgrade

Una volta installate tutte le dipendenze, è possibile eseguire lo script, utilizzando il comando ./manage_relay_tui.py e dovreste visualizzare quando mostrato dalla figuara a seguire.

Figura 5 - Home Screen dello script Python manage_relay_tui.py

Le figure a seguire mostrano le schermate dell'applicazione che rappresentano le funzionalità indicate in precedenza.

Figura 6 - Attivazione Relay 1

Figura 7 - Visualizzazione dello stato dei relè

Figura 8 - Schedulazione job per attivazione/disattivazione relè

Figura 9 - Visualizzazione dei Job attivi

Figura 10 - Visualizzazione attività dei Job programmati

Lo script scrive alcune informazioni utili sul file di log manage_relay_tui.log che sono mostrate a seguire.

2020-09-13 13:46:41,520 :: DEBUG :: check :: 181 :: <pid.posix.PidFile object at 0xffff80890940> check pidfile: /run/user/1001/manage_relay_tui.py.pid
2020-09-13 13:46:41,521 :: DEBUG :: __init__ :: 59 :: Using selector: EpollSelector
2020-09-13 13:53:36,016 :: INFO :: scheduler_add_job :: 323 :: Schedule Settings: 4;*/1 * * * *
2020-09-13 13:53:36,017 :: INFO :: scheduler_add_job :: 331 :: Relay Id: 4
2020-09-13 13:53:36,017 :: INFO :: scheduler_add_job :: 332 :: Cron Expression: */1 * * * * for Relay Id: 4
2020-09-13 13:53:36,018 :: INFO :: add_job :: 440 :: Adding job tentatively -- it will be properly scheduled when the scheduler starts
2020-09-13 13:53:36,018 :: INFO :: scheduler_add_job :: 346 :: Starting Scheduler...
2020-09-13 13:53:36,023 :: INFO :: _real_add_job :: 881 :: Added job "job_relay_4" to job store "default"
2020-09-13 13:53:36,023 :: INFO :: start :: 166 :: Scheduler started
2020-09-13 13:53:36,024 :: INFO :: scheduler_add_job :: 349 :: Scheduler Started
2020-09-13 13:53:50,142 :: INFO :: scheduler_add_job :: 323 :: Schedule Settings: 1;*/1 * * * *
2020-09-13 13:53:50,142 :: INFO :: scheduler_add_job :: 331 :: Relay Id: 1
2020-09-13 13:53:50,143 :: INFO :: scheduler_add_job :: 332 :: Cron Expression: */1 * * * * for Relay Id: 1
2020-09-13 13:53:50,145 :: INFO :: _real_add_job :: 881 :: Added job "job_relay_1" to job store "default"
2020-09-13 13:54:00,002 :: INFO :: run_job :: 123 :: Running job "job_relay_1 (trigger: cron[month='*', day='*', day_of_week='*', hour='*', minute='*/1'], next run at: 2020-09-13 13:54:00 UTC)" (scheduled at 2020-09-13 13:54:00+00:00)
2020-09-13 13:54:00,005 :: INFO :: run_job :: 123 :: Running job "job_relay_4 (trigger: cron[month='*', day='*', day_of_week='*', hour='*', minute='*/1'], next run at: 2020-09-13 13:54:00 UTC)" (scheduled at 2020-09-13 13:54:00+00:00)
2020-09-13 13:54:00,005 :: INFO :: run_job :: 144 :: Job "job_relay_1 (trigger: cron[month='*', day='*', day_of_week='*', hour='*', minute='*/1'], next run at: 2020-09-13 13:55:00 UTC)" executed successfully
2020-09-13 13:54:00,007 :: INFO :: run_job :: 144 :: Job "job_relay_4 (trigger: cron[month='*', day='*', day_of_week='*', hour='*', minute='*/1'], next run at: 2020-09-13 13:55:00 UTC)" executed successfully
2020-09-13 13:54:00,128 :: INFO :: scheduler_add_job :: 323 :: Schedule Settings: 2;*/2 * * * *
2020-09-13 13:54:00,129 :: INFO :: scheduler_add_job :: 331 :: Relay Id: 2
2020-09-13 13:54:00,129 :: INFO :: scheduler_add_job :: 332 :: Cron Expression: */2 * * * * for Relay Id: 2
2020-09-13 13:54:00,130 :: INFO :: _real_add_job :: 881 :: Added job "job_relay_2" to job store "default"
2020-09-13 13:54:12,122 :: INFO :: scheduler_add_job :: 323 :: Schedule Settings: 3;*/1 * * * *
2020-09-13 13:54:12,122 :: INFO :: scheduler_add_job :: 331 :: Relay Id: 3
2020-09-13 13:54:12,123 :: INFO :: scheduler_add_job :: 332 :: Cron Expression: */1 * * * * for Relay Id: 3
2020-09-13 13:54:12,125 :: INFO :: _real_add_job :: 881 :: Added job "job_relay_3" to job store "default"
2020-09-13 13:55:00,003 :: INFO :: run_job :: 123 :: Running job "job_relay_1 (trigger: cron[month='*', day='*', day_of_week='*', hour='*', minute='*/1'], next run at: 2020-09-13 13:56:00 UTC)" (scheduled at 2020-09-13 13:55:00+00:00)

Sul mio canale YouTube ho pubblicato il video tutorial Gestire un modulo relè collegato al Raspberry Pi con Python tramite una Text-based User Interface che descrive nel dettaglio le funzionalità implementate dallo script Python.
